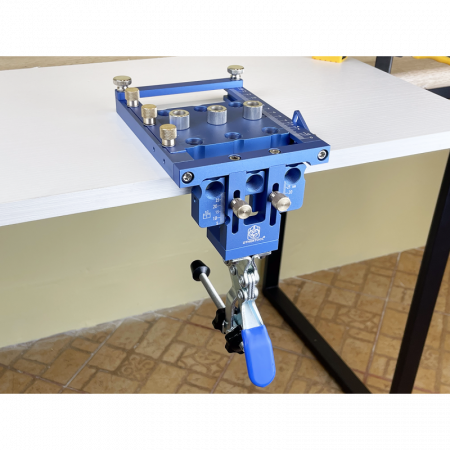

Кондуктор мебельный Othertool OT-24

Представляем вашему вниманию универсальный многофункциональный мебельный кондуктор Othertool OT-24, предназначенный для точной разметки и сверления отверстий в корпусной мебели и других столярных изделиях.

С его помощью можно безошибочно и чётко позиционировать отверстия на сопрягаемых деталях для крепежей типа шкантов, конфирматов, эксцентриковых соединений («минификс»), а также просверливать необходимые отверстия под мебельную фурнитуру – петли, ручки, полкодержатели и другие элементы.

Преимущества Othertool OT-24

Кондуктор Othertool OT-24 разработан российскими мастерами для присадки мебельной фурнитуры, компактный, эргономичный и удобный в использовании, хранении и транспортировке.

Благодаря продуманной конструкции кондуктор позволяет не только выполнять точную разметку и сверление, но и корректировать ошибки на уже собранной мебели. С ним можно осуществлять сверления под шканты, конфирматы, минификсы, мебельные петли (всех распространённых стандартов), ручки и направляющие. Кроме того, он оснащён функцией самоцентрирования для сверления отверстий в торцевых частях деталей.

Соответствие международным стандартам
Othertool OT-24 работает по стандарту «Система 32», который значительно ускоряет производство мебели, обеспечивая равномерное размещение отверстий с шагом 32 мм.

Возможности Othertool OT-24

• Сверление отверстий диаметром 4, 5, 6, 7, 8, 10 мм через нержавеющие втулки, входящие в комплект.
• Использование сверла Форстнера (8, 10, 15, 20, 26, 35 мм) или любого сверла диаметром до 36 мм с цилиндрическим хвостовиком S10 57R.
• Кернение разметки 2-мм сверлом через специальные отверстия кондуктора.

Функционал

1. Сверление отверстий на заготовках с одной стороны на расстоянии до 123 мм от края (базовый набор).
2. Сверление отверстий одновременно с двух сторон плиты шириной до 600 мм (опция MAX).
3. Создание отверстий под мебельные петли 26 и 35 мм с возможностью кернения мест их крепления.

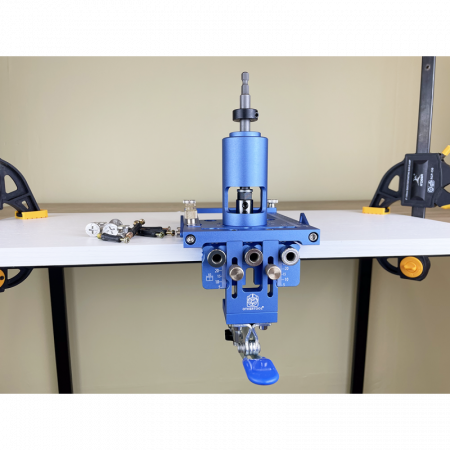

4. Работа с различными диаметрами сверла Форстнера.

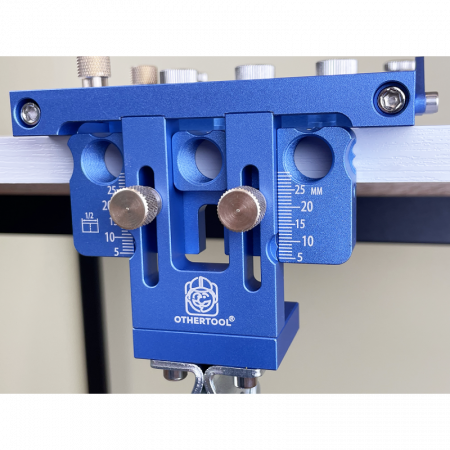

5. Сверление в торце заготовок по центру или со смещением (для деталей толщиной 10–60 мм).
6. Создание отверстий для полкодержателей, ручек, направляющих для ящиков.

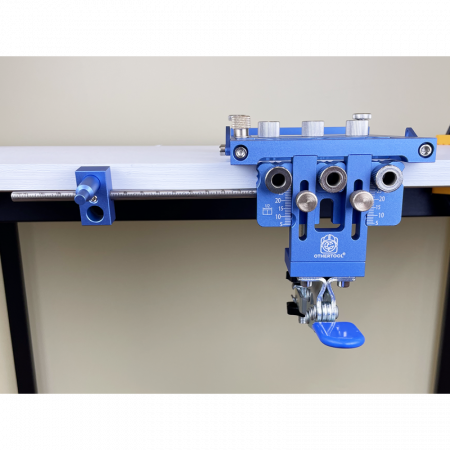

7. Повторяемое сверление отверстий с шагом до 600 мм на торце и пласте заготовки.
8. Возможность сверления как на отдельных деталях, так и на уже собранной мебели.

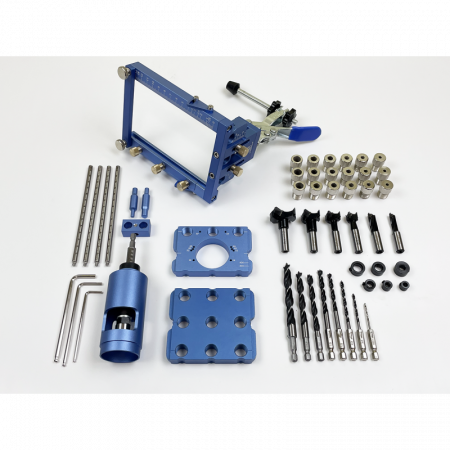

Комплектация

Базовый набор:

1. Кондуктор Othertool OT-24 в сборе (с торцевой планкой, винтами, боковыми ограничителями и струбциной) – 1 шт.
2. Пластина для установки переходника под сверло Форстнера – 1 шт.
3. Пластина для установки втулок – 1 шт.
4. Переходник под сверло Форстнера (hex 1/4″ – 6,35 мм) со стопорным кольцом и установочными винтами.
5. Штанга для повторяющихся отверстий 150 мм – 4 шт.
6. Бегунок для штанги с установочным винтом – 1 шт.
7. Стопор для бегунка с отверстиями 5-10-7 и 6-10-8 мм – 2 шт.
8. Втулки для сверления (4, 5, 6, 7, 8, 10 мм) – 18 шт.
9. Деревянные сверла (hex 1/4″ – 6,35 мм) диаметром 2, 3, 4, 5, 6, 7, 8, 10 мм – 8 шт.
10. Сверло Форстнера (S10 57R) – 6 шт. (8, 10, 15, 20, 26, 35 мм).
11. Гайка-барашек для струбцины – 2 шт.
12. Стопорные кольца (4, 5, 6, 7, 8, 10 мм) – 6 шт.
13. Шестигранные ключи – 3 шт.
14. Проставка для рафикса – 1 шт.
15. Линейка для стопорных колец и вылета фрезы – 1 шт.

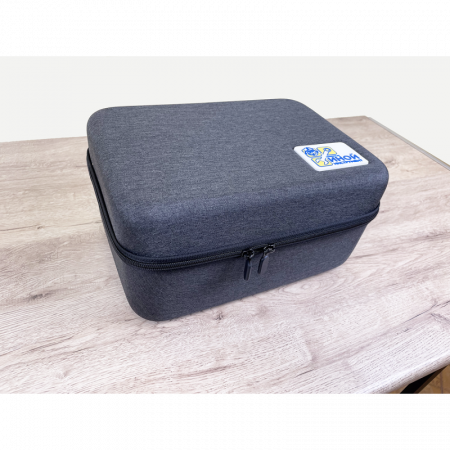

16. Сумка с ложементом – 1 шт.
17. Упаковочная коробка – 1 шт.

Опция MAX:

1. Базовый набор – 1 шт.
2. Удлинитель кондуктора до 600 мм (комплект из 4 деталей с боковыми упорами и установочными винтами).
3. Дополнительная пластина для установки втулок – 1 шт.
4. Упаковочная коробка с ложементом – 1 шт.
5. Инструкция – 1 шт.
